采煤機螺旋滾筒
螺旋滾筒是采煤機中不可或缺的工作機構，它不只能夠從煤壁上將煤截割下來，還能靠滾筒上的螺旋葉片將截割下來的煤裝到工作面刮板保送機上，使得采煤工作愈加簡化。
采煤機螺旋滾筒的組成：
1．截割部
在采煤機中，截割滾筒為螺旋焊接構造滾筒，為了順應高產高效工作面的需求，進步開機率充沛發揮電牽引采煤機的效能，截割刀具采用截齒、齒套、齒座三件組合式鎬型刀具，經過增加了端盤、葉片和殼體的厚度來進步采煤機滾筒的強度，增加其牢靠性。
采煤機截割部是采煤機的工作機構，它將電動機的動力經過減速器減速后傳遞給截割滾筒，以進行割煤，并且通過滾筒上的螺旋葉片將截割下來的煤裝到工作面輸送機上。雙滾筒采煤機具有兩個結構相同、左右對稱的截割部，分別位于采煤機的兩端，可同時由一臺電機驅動，也可以分別由兩臺電動機驅動。截割部的結構如下：
(1)截齒。截齒是采煤機直接落煤的***，對截齒的要求是強度高、耐磨，幾何形狀合理，固定牢靠。滾筒式采煤機的截齒有扁形截齒和鎬形截齒兩種。扁形截齒即刀形截齒，它是沿滾筒徑向安裝在螺旋葉片和端盤的齒座中，故又稱徑向截齒，可以截割不同硬度和韌性的煤，適應性較好。鎬形截齒分為圓錐形截齒和帶刃扁截齒。鎬形截齒基本上是沿滾筒切向安裝的，故又稱切向截齒，適用于脆性及裂隙多的煤層。

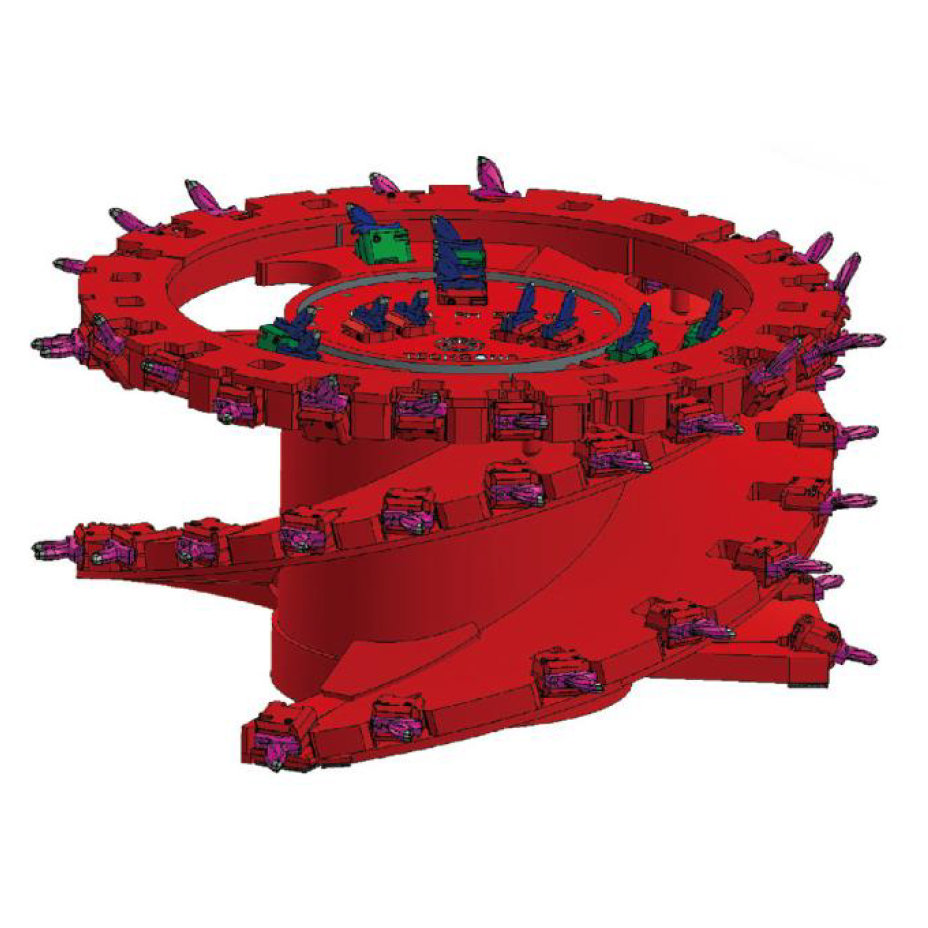

(2)螺旋滾筒。螺旋滾筒由螺旋葉片、端盤、齒座、噴嘴及筒殼組成。螺旋葉片用來將截落的煤推向輸送機。端盤緊貼煤壁工作，以切出新的整齊的煤壁。齒座上的孔中安裝截齒。葉片上兩齒座間布置有內噴霧噴嘴，內噴霧水則由噴霧泵通過供水系統引入滾筒并通向噴嘴。筒殼與滾筒軸連接。采煤機滾筒的旋轉方向根據其使用條件不同而異，旋轉方向的確定原則是有利于裝煤和機器的穩定。
(3)截剖部傳動裝置。截割部傳動裝置常用齒輪傳動，其功用是將電動機的動力傳遞到滾筒上，以滿足滾筒工作的需要。同時，傳動裝置還應適應滾筒調高的要求，使?jié)L筒保持適當?shù)墓ぷ鞲叨取?/p>
2．牽引部
采煤機牽引部擔負著移動采煤機，使工作機構連續落煤或調動機器的任務。它包括牽引機構和傳動裝置兩個部分。對牽引部的要求是：有足夠大的牽引力；牽引速度一般為0～10m/min，而且可以無級調速，以適應在不同煤質條件下工作}在電動機轉向不變的情況下能正、反向牽引和停止牽引；有自動調速系統和可靠的保護裝置，以及操作方便等。
